Esittely

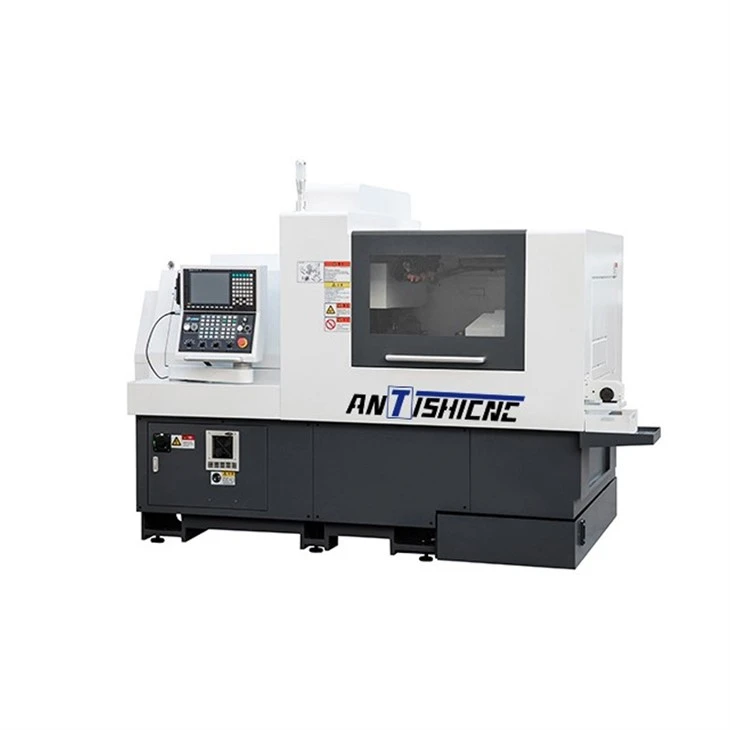

Sen keskeinen etu johtuu ainutlaatuisesta liukuvasta karanlaatikoista ja ohjaushihan suunnittelusta - palkki liikkuu, kun työkalu pysyy kiinteänä prosessoinnin aikana, karan runotarkkuudella on vähemmän tai yhtä suuri kuin 0,002 mm ja toistuva sijaintitarkkuus, joka on vähemmän tai yhtä suuri kuin 0,003 mm, varmistaen vakaan ja värähtelynvarauksen leikkausprosessin ja varmistetaan osien prosessoinnin johdonmukaisuus juuresta. Sveitsin tyyppinen sorvikone pystyy käsittelemään tankoja, joiden halkaisija on φ38 mm, ja takarauta on myös φ38 mm. Olipa kyseessä pitkä pala prosessointi kiinteässä opasholkkitilassa (enintään 310 mm) tai lyhyen kappaleen käsittely ilman opasholkkitilaa (enintään 80 mm), se voi reagoida tarkasti.

Sekä helppokäyttöisyys että prosessointitehokkuus: Sveitsin tyyppinen sorvikone, joka on varustettu vapaasti säädettävällä keinukäyttöruudulla ja ulkoisella käsikirjoituksella, 10,4 tuuman nopealla ja tarkkaavaisella ohjaimella ja itse kehittyneellä monen käyttäjän rajapinnalla, jopa monimutkaiset prosessit voidaan helposti ohjelmoida ja käyttää. Suorituskykyparametrit ovat vaikuttavia, ja pääkaran nopeus on jopa 6000R/min, takarauhan nopeus jopa 8000R/min, säteittäisen tehon työkalun nopeus jopa 6000R/min, x2/y1/z2-akselin nopea liikkumisnopeus jopa 30 m/min ja tehokas porauksen (enimmäisprofiilin enimmäisprofiili), napauttaminen (enimmäismäärä) ja muun moni-process

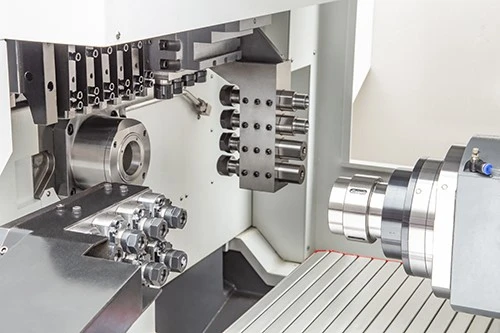

Sveitsin tyyppinen sorvi-työstötyökalujärjestelmän asettelu on tieteellinen, mukaan lukien 1 φ20 ulkoinen ympyräleikkuri, 5 φ16 ulkoista ympyräleikkuria, 4 ER20-akselin prosessointileikkuria ja 1 ER 20 + 3 ER16-radiaalitehon leikkurit, jotka voivat täyttää monimutkaisten osien moniprosessin jatkuvat käsittelyvaatimukset. Koko kone painaa 3750 kg, koko on 3100x1660x1920mm ja kompakti runko sopii erilaisiin tuotantopajoihin. Tilaa säästettäessä se tarjoaa vakaan ja luotettavan ratkaisun korkean tarkkuuden osien massatuotantoon, mikä auttaa yrityksiä parantamaan heidän keskeistä kilpailukykyään.

Suositut Tagit: Sveitsin tyyppinen sorvikone, Kiinan sveitsiläinen sorvin konevalmistajat, toimittajat, tehdas

Tekninen parametri

Konetyyppi			SL385
Käsittelykapasiteetti	Suurin konettavan palkin halkaisija (mm)		Φ38
	Karan poraus halkaisija (mm)		Φ39
	Enimmäispesäke pituus (mm)	Opas	2.5D (Max.80)
		Kiinteä opas pensas	310
	Takakaran maksimaalinen kiinnitys halkaisija (mm)		Φ38
	Pääkaran enimmäisporaushalkaisija (mm)		Φ13
	Pääkaran maksimaalinen napautushalkaisija		M12
	Takakaran enimmäisporaushalkaisija (mm)		Φ10
	Takakaran maksimaalinen napautushalkaisija		M10
	Radiaalinen live -työkalu Suurin poraushalkaisija (mm		Φ10
	Radiaalinen live -työkalu Suurin halkaisija		M8
	Takaisin live -työkalun maksimaalinen poraushalkaisija (mm)		Φ8 (opt.)
	Takaisin live -työkalun maksimaalinen napautushalkaisija		M6 (opt.)
Mekaaninen kapasiteetti	Pääkaran nopeus (r/min)		6000 (Pyöristä sylinteri)
	Takakaran nopeus (r/min)		8000
	Radiaalinen live -työkalun nopeus (r/min)		6000
	Takaisin live -työkalun nopeus (R/min)		6000 (0pt.)
	Nopea liikkumisen nopeus (m/min)		30 (X2/Y1/Z2)
			24(X1)
	Pääkaran pomppiminen (MM)		Vähemmän tai yhtä suuri kuin 0,002
	Toista sijainnin tarkkuus		Vähemmän tai yhtä suuri kuin 0,003
Työkalujärjestelmä	0.D. työkalu		1(口20)+5(口16)
	Aksiaalinen koneistustyökalu		4 (ER20)
	Radiaalinen live -työkalu		1 (ER20) +3 (ER16)
	Syvän aukon työkalupidike		2 (ER16)
	Takapisteen työkalu		4 (ER16)
	Takaisin live -työkalu		Valita.
Moottorivirta	Pääkaran (KW)		6.3
	Takakara (KW)		4.2
	Lineaarinen käyttöakseli (KW)		1.1(X1/X2/Y1/Z1/Z2)
			---
	Radiaalinen live -työkalu (KW)		1.1
	Back Live Tool (KW)		1 (0pt.)
	Jäähdytysnestepumppu (KW)		0.4
Koneen paino (kg)			3750
Koneen mitat (L x W x H) (mm)			3100x1660x1920

Vakiovarusteet

kokoonpano	Paljain koneen kokoonpano	Merkki
10,4 tuuman kaksikanavajärjestelmä	---	Syntec
Ulkoinen käsikäsipyörä	---	Shansen
Absoluuttinen aseman servo	---	Syntec
Sähkökomponentit	---	Schneider
Sähköinen kara	Sisältää	Kiina
Karakooderi	Sisältää	Syntec
Karanlaakeri	Sisältää	NSK (Japani)
Tuo palloruuvi ja opastie	Sisältää	PMI/THK
Akselin kytkentä	---	KTR (Saksa)
Lukkopähkinät	Sisältää	Yinsh (Taiwan)
Pääkaran puristuslaite	Sisältää	Kiina
Pääkaran levyjarrulaite	Sisältää	Kiina
Takaisinkaran puristuslaite	Sisältää	Kiina
Pyöristä opas -holkkilaite	Sisältää	Kiina (Spline -tyyppi)
Ilman opas -holkkilaitetta	Sisältää	Kiina
Radiaalinen live -työkalu	Sisältää	Kiina
Takakaran etuosan tyhjennyslaite	Sisältää	Kiina
Osakuljetinhihna	Sisältää	Tuontivyö
Öljyjäähdytin	Sisältää	Vastakkainen
Voitelujärjestelmä	Voitelua	Herg (Japani)
Jäähdytysjärjestelmä	Ilman jäähdytyspumppua	A-a-ryung
Pneumaattinen järjestelmä	Sisältää	Airtac
LED -valaistuslaite	---	Langrui
LED kolmivärinen hälytysvalo	---	Ouden
Täysin suljetut vartijat	Sisältää	Kiina
Jalkavälittäjät ja ruuvit	Sisältää	Kiina
Satunnaistetut työkalut	Sisältää	Kiina
