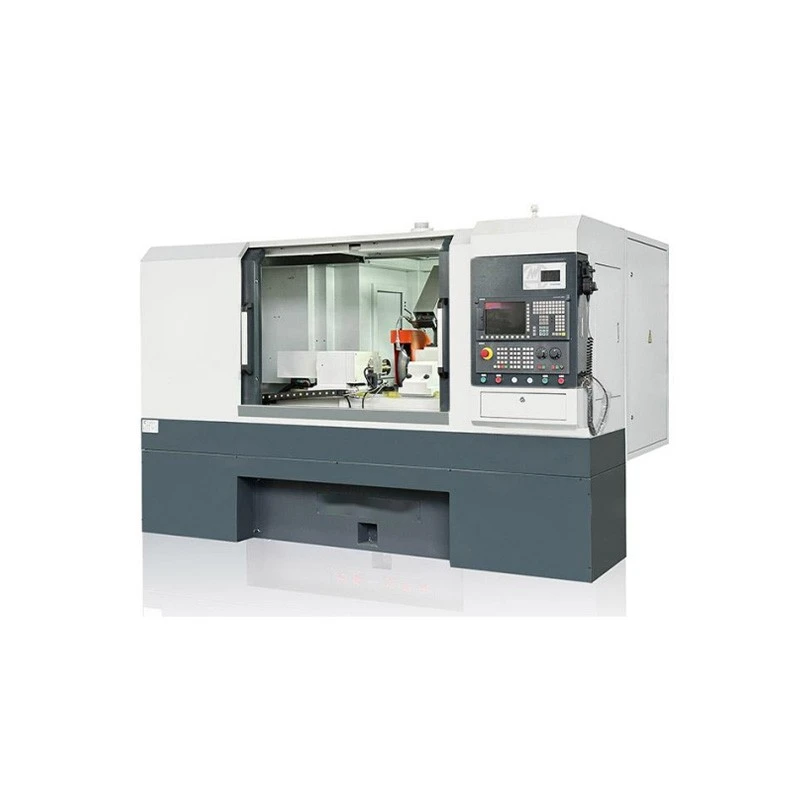

CNC OD -hiomakone

Pääsovellukset ja suorituskykyominaisuudet

1. Ohjausjärjestelmä hyödyntää Siemens 828D CNC -järjestelmää, jossa on rakennettu - CNC -toiminnoissa ja LCD -näyttö. Fanuc -järjestelmä on saatavana myös pyynnöstä.

2.

3. Siinä on automaattinen jauhatusjakso, joka varmistaa erittäin vakaan työstötarkkuuden.

4. Sekä X- että Z -akselit ohjaavat servomoottorit ja varustettu korkealla - tarkkuus japanilaiset THK -palloruuvit. X -akseli syöttää jauhatuspyörää (työkappaleen halkaisijaa pitkin), kun taas Z -akseli edustaa työpöytä (työkappaleen akselia pitkin).

5. Sekä X- että Z -akselit on varustettu optisilla lineaarisilla koodereilla, jotka havaitsevat ja korjaavat aktiivisesti lineaarisen siirtymän, saavuttaen suljetut - silmukan servoohjauksen.

6. Cross - rullan lineaarinen opas, joka tarjoaa erinomaisen paikannustarkkuuden, voimakkaan säteittäisen tuen ja korkean liikkeen herkkyyden.

8. Riippumaton hydrostaattinen öljysäiliö käyttää . 2 karaöljyä, on varustettu painimittarilla, ja se jäähdytetään erillisellä jäähdytysjärjestelmällä. Siinä on myös energian varastointilaite ja nesteen tason hälytys, joka varmistaa hiomapyörän karan vakaan ja luotettavan toiminnan.

9. Hiomapyörän moottori on varustettu japanilaisella Yaskawa -invertterillä.

10. Hiomapyörän karan järjestelmä on varustettu italialaisella Marposs -automaattisella dynaamisella pyörän tasapainotusjärjestelmällä (WB -järjestelmä). Tämä dynaaminen tasapainotusjärjestelmä voidaan varustaa valinnaisesti kuolleen iskun eliminaatiomoduulilla ja ultraääni -anti - törmäysmoduulilla (AE -järjestelmä) tarpeen mukaan.

Klo 11. Pääosan (työkappaleen kara) ohjaa servomoottori, joka tarjoaa tarkan paikannuksen, vaiheen nopeuden säätelyn ja eteenpäin ja käänteisen kierroksen.

12. Takaosto koostuu takaosan rungosta ja karasta, joka on varustettu hienolla - säätömekanismilla. Taka -autokaran ja voimakaran (hiomapyörän karan ja pääaukon karan) on sama keskikorkeus, jolloin hännänvärilaitteen korkeus ja etuosa - on - takaosaa säädettäväksi erityistarpeiden mukaisesti. Tämä takaosan karan hieno säätö varmistaa nopean ja tehokkaan toiminnan, joka täyttää nopeasti tuotteiden käsittelyvaatimukset.

13. Käytetään erillistä sähkökaappia, ja sekä karan öljysäiliö että sähkökaappi on varustettu jäähdytyslaitteilla.

14. Komponentteihin käytetään tehokasta keskitettyä voitelujärjestelmää, kuten lyijäruuvi ja ohjauskisko.

15. Laitteessa on täysin suljettu suojakansi, jossa on lukitustoiminto turvallisen käytön varmistamiseksi.

16. Varustettu riippumattomalla jäähdytysvesisäiliöllä, rakennettu - magneettisen erotin ja paperinauhan suodatusjärjestelmä. Korkea - virtausjäähdytyspumppu varmistaa riittävän työkappaleen jäähdytyksen palovammojen estämiseksi.

17. Varustettu italialaisella marposs -online -ulkomaanhalkaisijalla mittauslaitteella CNC OD -hiomakone havaitsee työkappaleen asennon koneessa koneistuksen aikana ja näyttää koneistustilan reaaliajassa. Järjestelmä vertaa mitattua poikkeamaa jauhamisen aikana (koneistusnopeus) esiasetetun koneistusmäärän kanssa ja lähettää vastaavan signaalin ohjausjärjestelmään hiontapyörän syöttönopeuden ohjaamiseksi, täyttäen tiukat työstövaatimukset.

18. Rakennettu - italialaisessa marposs -kontaktin jauhamispyörän työkalujen asetusjärjestelmässä (automaattinen työkalu): Koneiston aikana mittausanturi havaitsee työkappaleen akselin asennon ja asettaa hiontapyörän asennon automaattisesti työkappaleen alapuolelle, estäen työkappaleen ja laitteiden vaurioitumisen ja vähentämällä romua. Offset -asetukset Tallenna apuaika eliminoimalla ulkoisten työkalujen asetuslaitteiden tarve. Päätytöjen koneistaessa pyörien kulumiskorvaus toteutetaan, pidentäen pyörän käyttöikää.

19. Pukulaite: varustettu sekä yksittäisillä - Point -timanttikynällä että timanttikielukkeilla, se voi tyydyttää monenlaisia ​​pukeutumistarpeita, mukaan lukien ulkopuoliset halkaisijat, päätypinnot, kaapit ja kaarit.
