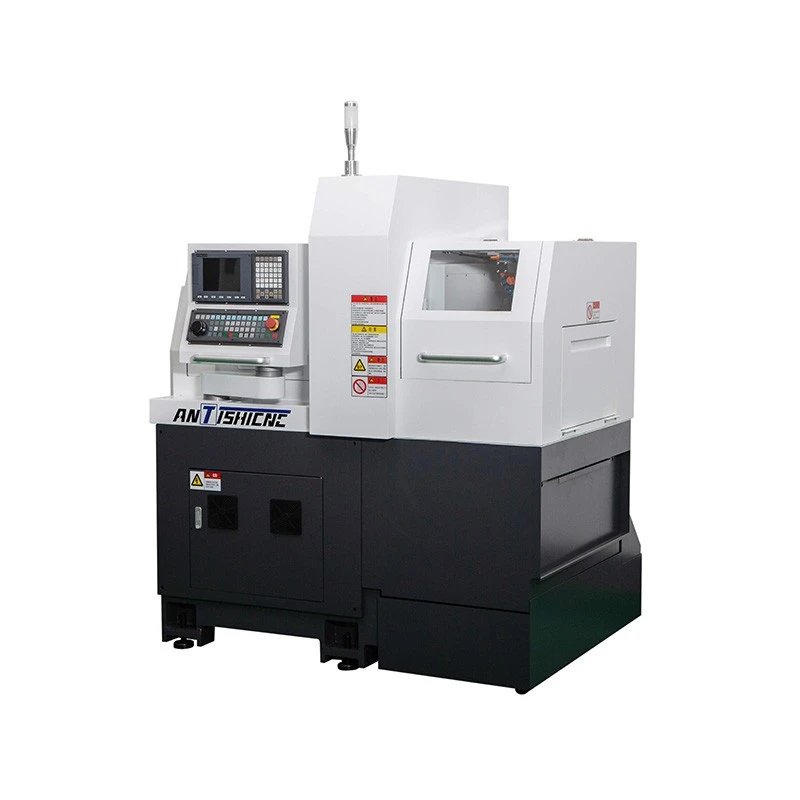

CNC -sorvin sveitsiläinen tyyppi

CNC: n sorvin sveitsiläisten tyyppisten työkalujen käsittelyominaisuudet ovat sopivia pienille ja keskisuurille osille: se voi käsitellä palkkeja, joiden halkaisija on φ20 mm, ja tukee joustavia prosessointipituuksia useiden opasholkkitilan alla. Suurin pituus on 220 mm, kun opasholkki on kiinnitetty, ja pyörivä opasholkki (valinnainen) on mukautettu 180 mm: iin, mikä pystyy helposti selviytymään eri eritelmien hoikkaiden osien jatkuvasta käsittelystä. Karan järjestelmässä on vahva suorituskyky, joka voi saavuttaa φ10 mm: n porauksen ja M10 -napauttamisen. Radiaalinen sähkötyökalu voi suorittaa φ8 mm: n porauksen ja M6-napauttamisen integroimalla moniprosessin käsittelyominaisuudet vähentämään työkappaleen kiinnitysaikojen määrää.

Tarkkuuden ja tehokkuuden kannalta SL203 CNC-sorvin sveitsiläinen tyyppi toimii erinomaisesti: Karanopeus saavuttaa 10000R/min (pyörivä opas holkki 8000R/min), säteittäisen tehotyökalun nopeus on 6000r/min, ja x-akselin 20 m/min ja y/z-akselin nopea liikkuvuus paranee suuresti prosessirythiä. Karan runko on pienempi tai yhtä suuri kuin 0,002 mm, ja toistuva paikannustarkkuus on pienempi tai yhtä suuri kuin 0,003 mm, varmistaen mikronitason prosessoinnin laadun ja tarkkuusosien tiukat vaatimukset.

Kokoonpanon kannalta työstötyökalu omaksuu Taiwan Syntec -järjestelmän, joka on tehokas ja intuitiivinen toimintaan; Erittäin varmenneltaan öljyjäähdytteinen kara sovitetaan tuoduihin kulma-kosketuslaakereihin yhdistettynä meehaniittivaluraudan integroidun sänkyyn, ja sillä on erinomainen jäykkyys ja vakaus ikääntymisen hoidon jälkeen ja hyvä pitkäaikainen tarkkuuden pidätys. Täysiakselinen servo-asema sovitetaan tuoduihin korkean tarkkuusruuveihin ja ohjauskiskoihin syötteen tarkkuuden varmistamiseksi. Työkalujärjestelmässä on kompakti asettelu, joka on integroitu monen spesifiointityökalun asennusasentoihin, mukautettu erilaisiin prosessointivaatimuksiin ja se voidaan varustaa automaattisella syöttölaitteella massan tuotannon tehokkuuden parantamiseksi edelleen.
